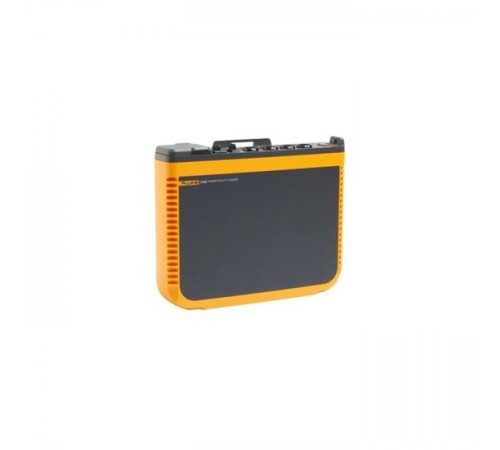

Анализатор качества электроэнергии Fluke 1748/30/INTL

Описание регистратора качества электроэнергии для трехфазной сети Fluke 1748:

Регистраторы качества электроэнергии для трехфазной сети Fluke 1742, Fluke 1746 и Fluke 1748 обеспечивают быстрый и простой доступ к данным, необходимым для принятия критически важных решений по качеству электроэнергии и характеристикам мощности в режиме реального времени.

Компактные регистраторы качества электроэнергии для трехфазной сети серии Fluke 1740, выпускаемые в защищенном исполнении, разработаны специально для техников и инженеров, которым нужны универсальные инструменты для диагностики, количественной оценки энергопотребления и анализа энергораспределительных систем. При помощи регистраторов серии Fluke 1740, полностью соответствующих международным стандартам измерения качества электроэнергии, таким как IEC 61000-4-30, можно одновременно регистрировать до 500 параметров с захватом событий, а также намного проще обнаруживать перемежающиеся и трудноуловимые проблемы, связанные с качеством электроэнергии. Входящее в комплект поставки программное обеспечение Energy Analyze Plus позволяет быстро оценивать качество электроэнергии на вводе в электроустановку, подстанции или нагрузке в соответствии с требованиями национальных и международных стандартов, таких как EN 50160 и IEEE 519.

Существенное упрощение настройки прибора и снижение неопределенности измерений достигаются за счет использования оптимизированного пользовательского интерфейса, гибких токоизмерительных датчиков и интеллектуальной функции проверки измерений, осуществляющей цифровую проверку и коррекцию подключений. Данные с прибора можно просматривать непосредственно в полевых условиях через беспроводное соединение (WiFi), снижая до минимума время пребывания в потенциально опасной среде и необходимость использования средств индивидуальной защиты.

Какой регистратор качества электроэнергии подходит именно вам?

Прибор Fluke 1748 регистрирует более 500 разных параметров за каждый период усреднения. Это позволяет подробно анализировать показатели качества электроэнергии и связывать перемежающиеся события с расширенными данными осциллограмм, чтобы определить основные причины нарушений. Прибор Fluke 1746, определяющий базовые показатели качества электроэнергии, регистрирует все характеристики электроэнергии, необходимые для анализа энергосбережения и планирования энергопотребления. В качестве опции предлагается полное обновление прибора до уровня Fluke 1748. Самым оптимальным прибором для упрощенного анализа нагрузок и качества электроэнергии считается регистратор Fluke 1742, который выпускается в защищенном корпусе и может быть обновлен до уровня Fluke 1746 или до уровня полнофункционального прибора Fluke 1748.

Особенности регистратора качества электроэнергии для трехфазной сети Fluke 1748:

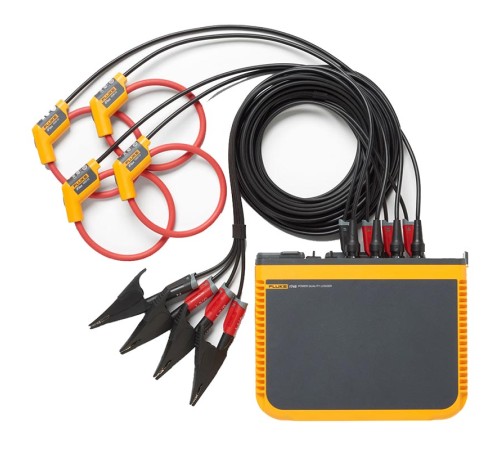

• Измерения тока и напряжения на трех фазных проводах, а также тока нейтрали: провода для измерения напряжения (три фазы и нейтраль) и четыре гибких токоизмерительных датчика;
• Подробная регистрация: возможность сохранения в приборе более 20 отдельных сеансов регистрации. Кроме того, он автоматически регистрирует все параметры энергопотребления и качества электроэнергии в сети, позволяя отслеживать тенденции результатов измерений;
• Исключительная точность измерений: регистратор соответствует жестким требованиям стандарта IEC 61000-4-30, класс A, ред. 3 "Методы испытаний и измерений. Методы измерений показателей качества электрической энергии";
• Регистрация провалов, выбросов и перебоев в электроснабжении: Fluke 1748 захватывает осциллограмму сигнала события и запоминает профиль среднеквадратичных значений события с указанием даты, метки времени и серьезности, помогая определить возможные причины проблем качества электроэнергии;
• Измерение ключевых показателей качества электроэнергии: регистратор измеряет параметры гармоник и интергармоник напряжения и тока, а также разбаланс, фликер и резкие перепады напряжения;
• Оптимизированный пользовательский интерфейс: обеспечивает быструю наглядную пошаговую настройку через установленное на ПК приложение и захват только правильных данных, а также устраняет сомнения в правильности соединений, выполняя интеллектуальную проверку и только автоматическую коррекцию соединений при помощи логической схемы регистратора качества электроэнергии. Прибор автоматически сигнализирует об ошибках соединения, включая желтую подсветку кнопки "Вкл.", которая меняется на зеленую после коррекции соединений;
• Оптимизированный пользовательский интерфейс: быстрая, управляемая графическая настройка позволяет получить нужные данные в любое время, а интеллектуальные функции проверки позволяют проверить правильность соединений, делая работу пользователя более надежной;
• Возможность питания от разных источников:регистратор качества электроэнергии запитывается автоматически непосредственно от измеряемой цепи с широким диапазоном напряжений (от 100 до 500 В) либо через шнур питания от настенной розетки, что позволяет выполнять работы практически в любом месте;
• Прочность и надежность: прибор, спроектированный с классом защиты IP65 при использовании адаптера входного напряжения с классом защиты IP65, рассчитан на жесткие условия эксплуатации;
• Два внешних USB-порта: один порт предназначен для подключения к ПК, а другой — для быстрой и простой загрузки данных на стандартные USB-накопители или другие USB-устройства, чтобы прибор можно было оставлять на объекте для измерений, не прерывая регистрацию;
• Подключение к Ethernet: возможность проводного и беспроводного соединения для настройки прибора и высокоскоростной загрузки данных;
• Компактный размер: прибор с небольшими габаритами — 23 x 18 x 5,4 см (9,1 x 7,1 x 2,1 дюйма) — рассчитан на эксплуатацию в ограниченном рабочем пространстве, в том числе в электрощитах;
• Наивысший рейтинг безопасности в отрасли. соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и ниже по потоку;
• Оптимизированные принадлежности для измерения: незапутывающийся плоский кабель, имеющий уникальную конструкцию и предназначенный для измерения напряжения, а также тонкие гибкие токоизмерительные датчики обеспечивают простоту установки даже в ограниченном пространстве;
• Время работы от аккумулятора: четыре часа непрерывной работы (резервного копирования) на один цикл заряда литий-ионной батареи, предотвращающей отключение прибора при перебоях в электроснабжении;
• Безопасность: ценный прибор можно уберечь от хищения при помощи стандартного тросика или других устройств защиты;
• Магнитный держатель: предназначен для надежного крепления прибора на внутренней или внешней панели электрощита; совместим со всеми моделями; входит в стандартный комплект поставки модели Fluke 1748.

Особенности программного обеспечения регистратора качества электроэнергии для трехфазной сети Fluke 1748:

• Возможность настройки и загрузки данных в лабораторных и полевых условиях через прикладное программное обеспечение, установленное на ПК: загрузка осуществляется через USB-накопитель, WiFi, проводное Ethernet-соединение или USB-кабель;
• Прикладное программное обеспечение Energy Analyze Plus: позволяет загружать и анализировать все параметры энергопотребления и показатели качества электроэнергии с автоматическим составлением отчетов;
• Создание отчета одним нажатием: прибор генерирует стандартные отчеты соответствующие требованиям общепринятых стандартов, таких как EN 50160, IEEE 519, ГОСТ 33073, или экспортирует данные в формате PQDIF или формате, совместимом с ПО NeQual, для анализа программным обеспечением сторонних организаций;
• Расширенный анализ: выбрав любой зарегистрированный параметр, можно создать адаптированную под требования заказчика страницу результатов зарегистрированных измерений для расширенной корреляции данных.
